Perustiedot.
Tavaramerkki: HUABOND®
Mallinro: H-H110
Kuljetuspaketti: Vanerilaatikko
Erittely: Räätälöity
Koko: 1220*2440mm, max. L * L=2000*12 000 mm
Paksuus: 5–300 mm Valinnainen
Liima: Epoksihartsi
Palonkestävyys: A-luokka
Väri: RAL-värit tai räätälöity
Reunojen käsittely: Reuna suljettu tai reuna auki
Rakenne: Puuviilu, kiven näköinen, sileä, liukumaton
Paneelin muoto: litteä, kaareva, pylväs, epäsäännöllinen, kuten piirustusten mukaan
Pintakäsittely: PVDF, PE/polyesteri, puu, harjattu, kiillotettu
Alkuperä: Guangzhou, Kiina
HS-koodi: 7616 9990

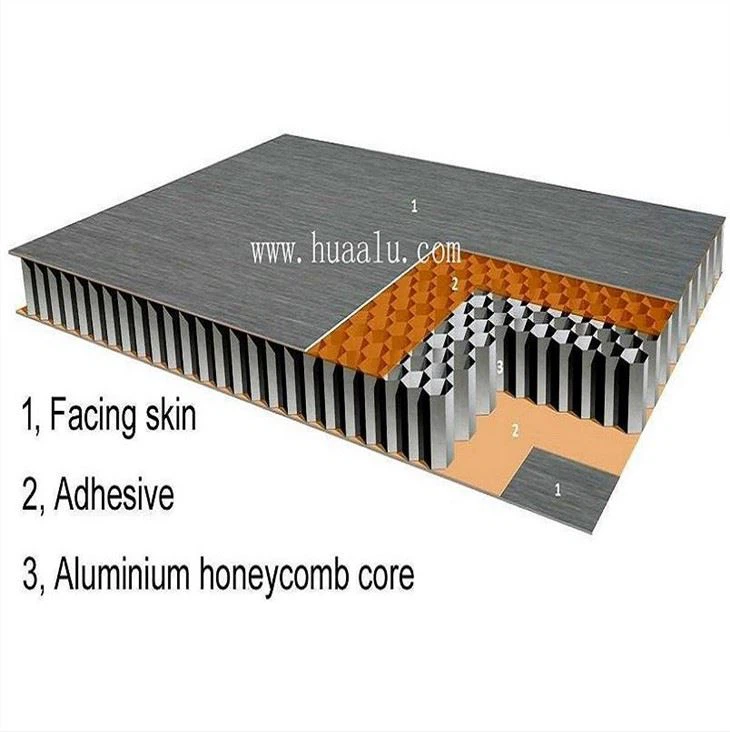

Mitkä ovat Honeycomb-paneelin edut?
· Erittäin kevyt
· Erittäin jäykkä, suuri iskulujuus
· Erinomainen paloluokitus (täyttää A2-standardin)
· Erinomainen korroosionkestävyys
· Korkea tuulenpitävä
· Erinomainen kestävyys
· Erittäin tasainen ja kestävä pinta
· Helppo kuljettaa ja asentaa
· Kierrätettävä ja ympäristöystävällinen
· Minimi materiaalikustannukset
· PVDF- tai polyesteripinnoite alumiinia, eloksoitua alumiinia, ruostumatonta terästä tai muuta erikoismetallia pintalevyt takaavat maksimaalisen lujuuden ja korroosionestokyvyn sekä koristeelliset sovellukset.
· Alumiinisia tai muita metallisia pintalevyjä on saatavana paksuuksina 0,3–3 mm suunnitteluvaatimusten mukaan
· Paneeleita voidaan valmistaa eri paksuuksina ja väreinä suunnitteluvaatimusten ja koristelutarkoituksen mukaisesti.
· Alumiinipintaiset paneelit puhdistetaan kemiallisesti: Soveltuu maalaukseen tai koristelaminaattien levitykseen
· Saatavilla on myös harjattua ja anodisoitua alumiinia
· Alumiinikennokennokoot ovat valittavissa.
· Laaja valikoima värejä, mukaan lukien RAL-värit, metallivärit, kivi-/marmori-/graniittivärit ja puuvärit.
Mihin alumiinikennopaneelia voidaan käyttää?
· Arkkitehtoninen rakennusverhous ja sisustus, seinäpaneeli
· Arkkitehtoninen sadesuoja Julkisivut ja katokset
· Kevyet sisustusarkkitehtoniset paneelit
· Hissien ja hissien lattiat, seinät ja väliseinät
· Ilmailu-, meri- ja kuljetuslattiat, seinät ja väliseinät
· Silkkipainotaulukot ja mainostaulut tai ohjaustaulut
· Huonekalut ja pöydät.
· CNC-tyhjiöpohjat
· Kevyet lattiat, seinät, katot, katot jne
· Erikoiskäyttöinen paneelisuunnittelu
Mitä sertifikaatteja saimme?
HUABOND on saanut kansainvälisesti tunnustetut sertifikaatit ja testiraportit alumiinikennopaneeleille palonopeudesta, äänieristyksestä ja niin edelleen, esim.:
· ISO 9001:2008, BV
· LLOYDS:n meriturvallisuustodistukset (paloluokitus A2).
· BS 476 475, TUV PSD Singapore
· FI13501-1, ITS
· ASTM ITS:ltä
Yleiset tekniset tiedot:
Materiaali | Alumiiniseos (3003/5052 jne.) |
Normaali koko (W*L) | 1220 * 2440 / 3000 mm |
Max. Koko (L*P*P) | 2000 * 12000 * 300 mm |
Normaali paksuus | 10/12/15/20/25 mm |
Valittavissa oleva paksuus | 5-300 mm |
Säännöllinen pintakäsittely | PVDF, PE, jauhemaalaus, anodisoitu jne. |
Rei'itys | muokattavissa |
Sovellukset | Seinäverhoilu (ulko- ja sisätiloissa), katto ja lattia, puhdastila, väliseinät, laivan runko, ajoneuvot, tunneli jne. |
Asiakaspalvelu (MTM) | Kyllä (väri, pintarakenne, koko, muoto, kuvio jne.) |
OEM | Saatavilla |
Ehdotus: | |
1. Sisäseinälle: Pinta - PE-pinnoite; Paksuusalue - 8 mm - 20 mm (pinta vasten: 1.0 mm; Selkäpinta: 0,7 mm) | |
2. Ulkoseinille: Pinta - PVDF-pinnoite; Suosituin paksuus: 15 mm, 18 mm, 25 mm, 30 mm (pinta vasten: 10 mm; takapinta: 0,7 mm) | |
Tuotantolinjat ja kapasiteetti:
Alumiiniset kennopaneelit | 500,000 neliömetriä vuodessa |
Alumiininen hunajakennoydin ja aallotettu ydin | 4,5 miljoonaa neliömetriä vuodessa |
Kivi (marmori, graniitti) ja posliinikennopaneeli | 80,000 neliömetriä vuodessa |
FRP-kennopaneeli | 100,000 neliömetriä vuodessa |
Vuorivilla Sandwich-paneeli | 100,000 neliömetriä vuodessa |
Kiinteä alumiinilevy | 300,000 neliömetriä vuodessa |
Tekniset tiedot / testiraportti
HUABOND Honeycomb -paneelien tekniset tiedot | ||
Testausnäytteen paksuus: 20mm / 25mm (1.0 plus 1,0): | ||
Paksuus | 20 mm | 25 mm |
Alumiininen etupaneeli | 1.{1}}mm | |
Takana alumiinipaneeli | 1.{1}}mm | |
Paino (kg/m2) | 7.4 | 7.8 |
Komposiittipaneelin ja paneelin mekaaniset ominaisuudet | ||
Hitausmomentti I (cm4/m) | 19.85 | 31.67 |
Leikkausmoduuli W (cm3/m) | 19 | 24 |
Komposiittipaneelin jäykkyys EI (KN cm2/m) | 139000 | 2217000 |
Alumiiniprofiilipaneeli | AA 5754A(ALMg3) | |
Elastisuusmoduuli (N/mm2) | 70000 | |
Pintalevyn vetolujuus (N/mm2) | Rm Suurempi tai yhtä suuri kuin 220 | |
0,2 prosentin tuottojännitys (N/mm2) | Rp0.2 Suurempi tai yhtä suuri kuin 130 | |
Laajennettavuus (EN485-2:1194) | A50 Suurempi tai yhtä suuri kuin 8 | |
Alumiinin lineaarinen lämpölaajeneminen | 2,4 mm/m, kun lämpötilaero on 100 ºC | |
Pintakoristekerros | PVDF Spray Leivontaviimeistely | |
Kiilto (alkuperäiset tiedot) | 30-40 prosenttia | |
Kynän kovuus | HB-F | |
Honeycombin ydin | ||
Hunajakennon koko | 1/4" (6,3 mm) | |
Tiheys | Noin 80kg/m3 | |
Puristusvoimakkuus (MILL-STD-401) | 4N/mm2 | |
Akustiikan toiminta | ||
Äänen absorptiotiedot As | 0.05 | |
Äänieristyskerroin ISO717-RW:n mukaan | 23 | 25 |
Lämmitystoiminto | ||
Lämmönjohtavuustiedot λ*(w/m2k) | 2.25 | 2.7 |
Lämpöeristyksen tiedot R(1/m) (m2k/w) | 0.0089 | 0.0093 |
Lämmönsiirron tiedot U(k) (w/m2k) | 5.59 | 5.575 |
