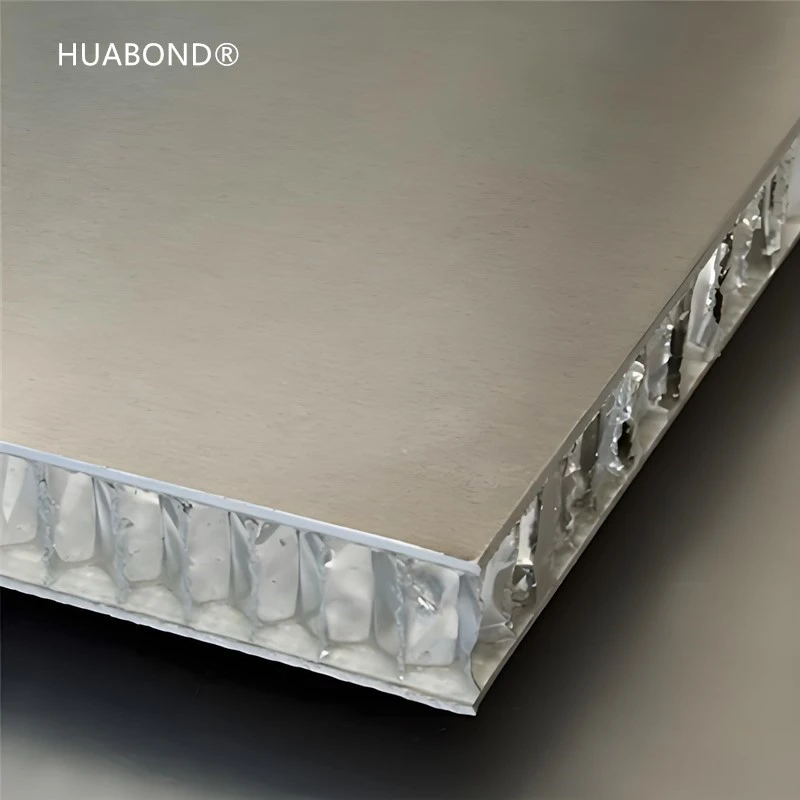

Syynä siihen, että alumiinihunajakennokomposiittipaneelit ovat 60% kevyempiä kuin kiinteät alumiinipaneelit ja tarjoavat erinomaisen iskunkestävyyden ja kestävyyden johtuvat ensisijaisesti niiden ainutlaatuisesta hunajakenno -voileipärakenteen suunnittelusta ja optimoidusta materiaalin jakautumisesta. Seuraava on yksityiskohtainen rakennemekaniikan selitys:
1. Kevyen ydin: Hunajakennon rakenteen tehokas materiaalin hyödyntäminen
(1) Honeycomb -rakenteen mekaaninen periaate
- Materiaalin jakautumisoptimointi: Honeycomb -rakenne keskittää materiaalin ylä- ja alapinnoihin (paneelit) ja hunajakennon ytimen kuusikulmainen reunat, kun taas hunajakennon ytimen (hunajakennon reikien) sisätila on täytetty ilmalla, mikä vähentää huomattavasti käytetyn materiaalin määrää.
- Korkea rakenteellinen hyötysuhde: Honeycomb -rakenteen kuusikulmaisilla reikillä on isotrooppiset ominaisuudet ja ne voivat saavuttaa maksimaalisen rakenteellisen jäykkyyden materiaalin minimaalisen käytön avulla. Tutkimukset ovat osoittaneet, että hunajakenno-voileipärakenteen pintatiheys (yksikköyksikköä kohti) on vain 30% -40% kiinteän levyn painosta, mutta sen taivutusjäykkyys (kyky vastustaa muodonmuutoksia taivuttaessa) voi olla lähellä 100% kiinteän levyn painosta.
(2) Painovertailu
- Kiinteän alumiinilevyn paino on verrannollinen sen tilavuuteen, kun taas alumiinin hunajakenno-komposiittikomposiittikomposiittikomplerin hunajakennon ytimen on 70% -80% kokonaistilavuudesta (täytetty ilmalla), ja vain pieni määrä alumiinia voi saavuttaa samat mekaaniset ominaisuudet . -, jos paksun paksun alumiini-levy on paksuus 10MM: llä, jos se paksun kokonaismääränsä on. Alumiinihunajakennon komposiittipaneeli voidaan suunnitella 20 mm (paneelin paksuus on 2 mm + Honeycomb -ydin on 14 mm), mutta kokonaispaino on vain noin 40% kiinteästä paneelista (koska hunajakennon ydin on täynnä ilmaa).
2. Anti - Törmäyksen suorituskyky: energian imeytyminen ja stressin leviäminen
(1) Hunajakennon rakenteen puskurointimekanismi
- multi - Tason energian hajoaminen: Kun hunajakennon rakenteen kuusikulmaiset reikät vaikuttavat, absorboi energiaa plastisen muodonmuutoksen kautta (kuten hunajakennon seinämän taipuminen tai murtuma). Tämä muodonmuutosprosessi voi tehokkaasti pidentää iskuvoiman kestoa ja vähentää hetkellistä iskuvoiman huippua.
- Stressidispersio: Honeycomb -rakenteen hunajakenno seinä hajauttaa iskuvoiman koko rakenteen koko stressipitoisuuden välttämiseksi. Kun kiinteä alumiinilevy vaikuttaa, jännitys keskittyy kosketuspisteeseen, mikä voi helposti johtaa paikalliseen repeämään; kun taas hunajakennon rakenne siirtää stressin tasaisesti paneelin ja hunajakennon ytimen kokonaisrakenteeseen hunajakennon seinämän "silta" -vaikutuksen kautta.
(2) Kokeellinen tietotuki
- Tietokannan tietojen mukaan alumiinin hunajakennon komposiittipaneelin vaikutusvahvuus on 10 kertaa korkeampi kuin 3 mm: n paksun graniitin, ja iskun jälkeen se rikkoutuu vain paikallisesti ja kokonaisrakenne pysyy ennallaan.
- Kiinteän alumiinilevyn iskunkestävyys riippuu pääasiassa sen paksuudesta, kun taas hunajakennon rakenne saavuttaa suuremman energian imeytymistehokkuuden rakenteellisen suunnittelun avulla (sen sijaan, että vain kasvattaisi paksuutta).
3. Parantunut kestävyys: rakenteellinen vakaus ja väsymyselämä
(1) anti - väsymyssuunnittelu
- Honeycomb Core Stabiilisuus: Honeycomb -rakenteen kuusikulmaisilla reikillä on erittäin korkea geometrinen stabiilisuus, eivätkä ne ole alttiita hiipiä (hidas plastinen muodonmuutos) pitkällä - termikuormitukset. Kiinteät alumiinilevyt ovat alttiita mikrohalkeille toistuvien kuormien alla, kun taas hunajakennon rakenteen hunajakenno seinät voivat estää halkeamien etenemisen.
- Paneelisuojaus: Ylä- ja alapintojen alumiinipaneelit (yleensä 0,5-3 mm paksu) eivät vain tarjoa suurta lujuutta, vaan myös suojaavat hunajakennon ydintä ulkoiselta ympäristöltä (kuten kosteus, kemiallinen korroosio), pidentäen siten sen käyttöikää.
(2) Ympäristövastus
- Matala veden imeytyminen: Suljettu - hunajakennon ytimen solurakenne (kuten PET -vaahto tai PP -materiaali) estää kosteuden tunkeutumisen välttäen kosteuden vuoksi korroosiota tai lujuuden menetystä.
- Lämpöstabiilisuus: Honeycomb -rakenteen lämpölaajennuskerroin on lähellä kiinteän alumiinilevyn lämpötilaa, mutta kun lämpötila muuttuu, hunajakennon ytimen ilmakerros voi puskuroida lämpörasitusta ja vähentää muodonmuutoksen riskiä.
4. Rakennemekaniikkamallien vertailu
Ja Suorituskykyindeksi|Kiinteä alumiinipaneeli|Alumiinihunajakenno -komposiittipaneeli |
Ja Paino|100% (lähtötaso)|40% -60% (Honeycomb-ydin täytetty ilmalla) |
Ja Taivutusjäykkyys|100%|80% -100% (paneelin paksuudesta ja hunajakennon ytimen suunnittelusta riippuen) |
Ja Iskunkestävyys|Riippuu paksuudesta (lineaarinen suhde)|Energian imeytyminen hunajakennon ytimen muodonmuutoksen kautta (non - lineaarinen parannus) |
Ja Väsymyselämä|Altti epäonnistumiselle mikropalkeista|Honeycomb -seinät estävät halkeaman etenemisen, pidentämisen elämän |
5. Käytännön sovelluksen varmennus
- Arkkitehtoniset verhojen seinät: Alumiinihunajakenno -komposiittipaneelien kevyt suunnittelu vähentää korkean - nousun rakennuksen ulkoseinien painoa 60%, samalla kun se tarjoaa myös ylivoimaisen tuulen paine- ja seismiskestävyyden verrattuna kiinteisiin alumiinipaneeleihin.
- Logistiikkapakkaus: Esimerkiksi Ailitai Hollow Box -paneelit, joissa käytetään samanlaista hunajakennon rakennetta, ylläpitävät yli 90% rakenteellista eheyttä 80 syklin jälkeen osoittaen niiden kestävyyden ylittäen huomattavasti perinteisen pakkauksen.
- Aerospace: Honeycomb -rakenteita käytetään laajasti lentokoneiden runkoissa ja satelliittikorkeissa, koska niiden täydellinen tasapaino on kevyen ja suuren jäykkyyden välillä.
Alumiinihunajakenno -komposiittipaneelit saavuttavat innovatiivisen hunajakenno -voileipärakenteensa kautta kevyen ja suuren lujuuden tasapainon mekaanisten ominaisuuksien suhteen:
- Kevyt: Honeycomb-ytimen ilman täyttö vähentää merkittävästi materiaalin käyttöä, mikä johtaa painoon, joka on vain 40% -60% kiinteiden alumiinipaneeleista.
- iskunsuojaus: Honeycomb -seinien plastisen muodonmuutoksen ja stressisuojamekanismi parantaa merkittävästi energian imeytymiskykyä.
- kestävyys: Honeycomb -rakenteen stabiilisuus yhdistettynä paneelin suojakerrokseen pidentää sen käyttöikää.
Tämä rakennesuunnittelu on malli materiaalitieteiden ja tekniikan mekaniikan yhdistelmästä. Sitä käytetään laajasti rakentamisessa, kuljetuksessa, logistiikassa ja muissa kentissä, ja siitä on tullut vertailukohta korkealle - suorituskykyiselle kevyelle materiaalille.
